¿Qué es y para qué sirve una planta de emergencia?

Una planta de emergencia es el respaldo más común para mantener la continuidad del suministro eléctrico en infraestructura crítica. En esta guía explicamos qué es y para qué sirve una planta de emergencia, cómo funciona, sus tipos (incluida la opción diésel), sus componentes principales y cómo se integra con subestaciones eléctricas y plantas de emergencia y tableros de transferencia.

Una planta de emergencia es un sistema de generación eléctrica (grupo electrógeno) que suministra energía cuando falla la red (CFE o el proveedor local), para mantener la continuidad operativa de cargas críticas y condiciones de seguridad. Normalmente integra motor diésel o a gas, alternador, sistema de control y protecciones, y un sistema de transferencia (manual o automático) que conmuta la carga hacia el generador; en aplicaciones críticas puede coordinarse con UPS y esquemas de protección. También se le conoce como generador de emergencia.

En la práctica, una planta de emergencia se utiliza para:

• Respaldar cargas críticas.

• Reducir downtime ante fallas de la red.

• Mantener condiciones de seguridad durante interrupciones.

• Suministrar energía cuando no hay red disponible.

Tipos de plantas de emergencia

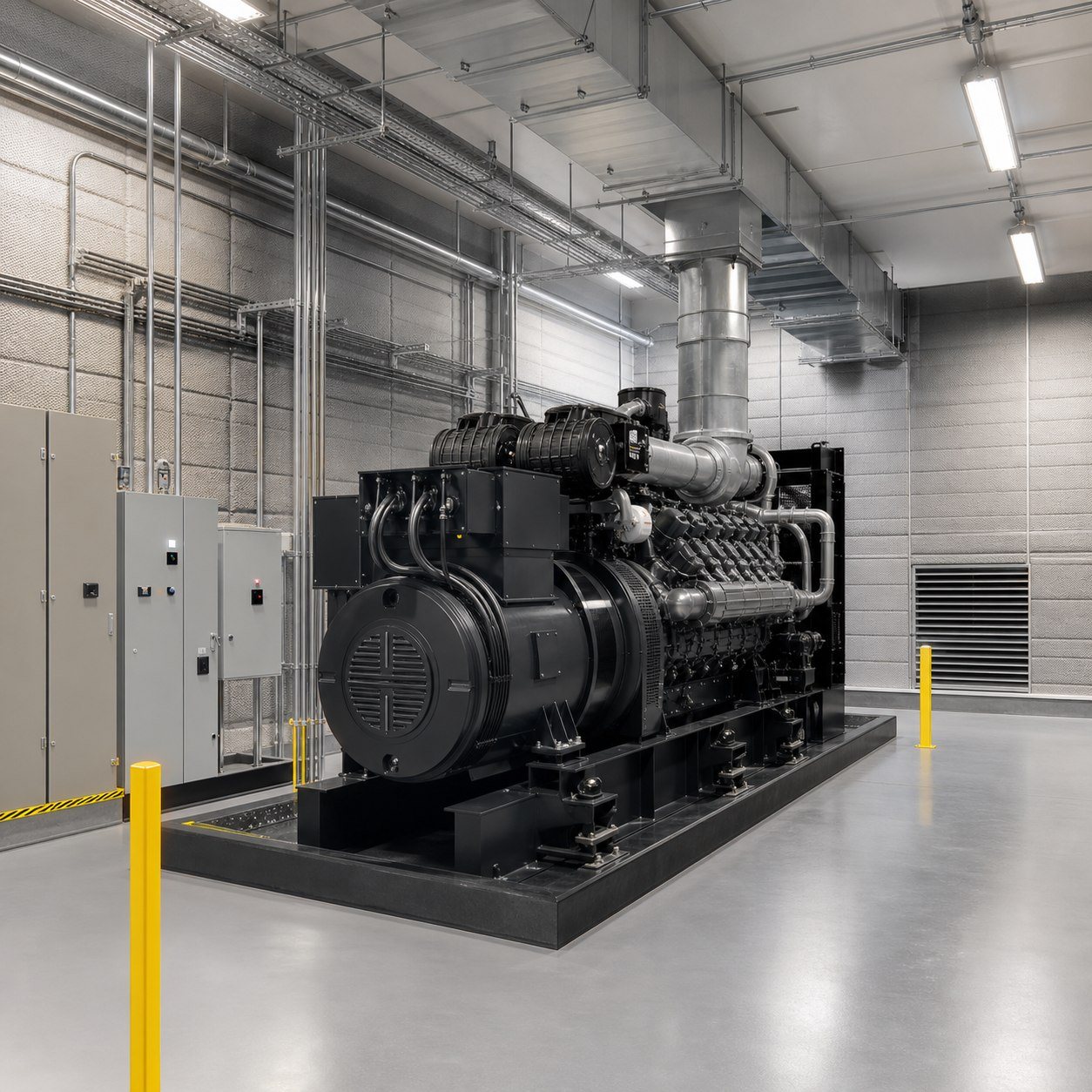

Planta de emergencia diésel

La planta de emergencia a diésel es una de las configuraciones más utilizadas por su disponibilidad en el mercado, buen desempeño para respaldo y capacidad de respuesta ante cambios de carga. Suelen seleccionarse cuando se requiere un sistema robusto, con autonomía definida por el tanque de combustible y un plan de mantenimiento preventivo.

• Autonomía: depende del consumo (L/h) y la capacidad del tanque; se define según la criticidad del sitio.

• Operación recomendada: pruebas periódicas con carga (o banco de carga) para validar desempeño real.

• Combustible: requiere control de calidad, filtración y buenas prácticas de almacenamiento (control de agua y sedimentos).

• Instalación: considerar ventilación, abatimiento acústico, sistema de escape, contención de derrames y seguridad contra incendios.

Planta de emergencia a gas

Además del diésel, existe la planta de emergencia a gas (gas natural o LP, según disponibilidad del sitio). Se utiliza cuando se busca operación prolongada mediante red o tanque, y en algunos casos menores emisiones en comparación con diésel, siempre sujeto a normativa aplicable y a la calidad del combustible.

• Suministro de gas: disponibilidad, capacidad de entrega (caudal) y estabilidad de presión.

• Autonomía: depende de la red de gas o de la capacidad del tanque (si es gas LP).

• Aplicación: respaldo de cargas críticas y operación prolongada donde el reabastecimiento de diésel es complejo.

• Ingeniería y seguridad: ventilación, detección de gas, cumplimiento normativo y mantenimiento.

Partes de una planta de emergencia

Las partes de una planta de emergencia varían por capacidad y fabricante, pero en la mayoría de los proyectos industriales se consideran los siguientes sistemas:

• Motor: convierte la energía del combustible en energía mecánica.

• Alternador (generador): transforma la energía mecánica en energía eléctrica (CA).

• Regulador de voltaje (AVR): estabiliza la tensión ante variaciones de carga.

• Controlador: gestiona el arranque/parada, monitorea variables (voltaje, frecuencia, presión de aceite, temperatura, etc.) y emite alarmas.

• Interruptor principal / protecciones: desconexión y protección contra fallas eléctricas.

• Sistema de arranque: baterías, motor de arranque y cargador de baterías.

• Sistema de combustible: tanque, tuberías, filtros y bombas (según configuración).

• Sistema de enfriamiento: radiador, ventiladores y refrigerante.

• Sistema de escape: silenciador y ductos para gases de combustión.

• Base, antivibración y cabina: estructura, aislamiento acústico y protección ambiental (si aplica).

• Tablero/interruptor de transferencia (ATS): conmuta la carga entre red y planta (componente clave del sistema completo).

Diagrama de planta de emergencia

Como referencia rápida, el diagrama de planta de emergencia se representa por sus bloques principales y la función de cada uno dentro del respaldo eléctrico:

En sitios con alta criticidad, un UPS se integra para mantener la energía en cargas sensibles y mejorar la calidad del suministro durante eventos eléctricos. También es común separar cargas críticas y no críticas para dimensionar correctamente el respaldo.

Subestaciones eléctricas y plantas de emergencia: cómo se integran

En proyectos industriales es frecuente que subestaciones eléctricas y plantas de emergencia formen parte del mismo sistema de continuidad. La subestación (típicamente en media tensión, MT) realiza transformación y maniobra para alimentar la distribución en baja tensión (BT), mientras que la planta se conecta normalmente del lado de BT para respaldar tableros críticos a través del ATS o un tablero de sincronización/paralelo (según la arquitectura).

• Arquitectura de conexión: punto exacto donde la planta se conecta a la distribución (tablero general, tableros críticos o celdas dedicadas).

• Coordinación de protecciones: selectividad entre interruptores y relés para el despeje correcto de fallas.

• Capacidad de cortocircuito: la planta suele tener menor aporte de falla que la red; esto afecta ajustes de protecciones.

• Neutro y puesta a tierra: definir esquema (neutro sólido/aislado, conmutación de neutro en ATS cuando aplica) y asegurar continuidad de tierra.

• Calidad de energía: sensibilidad de cargas (variadores, UPS, equipos médicos/telecom) y necesidad de filtrado o UPS.

• Operación y pruebas: procedimientos para pruebas en carga, transferencia, retorno a red y mantenimiento.

Criterios básicos para seleccionar una planta de emergencia

La selección debe partir de las cargas a respaldar y de los requerimientos de continuidad. Estos son criterios comunes para especificación:

• Potencia requerida: kW/kVA, factor de potencia y crecimiento esperado.

• Tipo de carga: cargas lineales/no lineales, variadores, UPS, motores y corrientes de arranque.

• Tiempo de respaldo: autonomía objetivo y estrategia de reabastecimiento.

• Condiciones de sitio: altitud, temperatura, ventilación, restricciones de ruido y espacio.

• Normativa y seguridad: combustibles, ventilación, emisiones, contención y protección contra incendios.

• Operación: manual/automática, monitoreo remoto, registro de eventos y mantenibilidad.

• Disponibilidad: redundancia (N+1) y pruebas periódicas para asegurar confiabilidad.

Mantenimiento y pruebas: lo que más impacta la confiabilidad

Una planta de emergencia puede arrancar correctamente en pruebas sin carga y fallar cuando más se necesita si no se ejecuta un mantenimiento y un programa de pruebas realistas. La confiabilidad se construye con rutina, medición y registros.

• Pruebas periódicas: arranque automático, transferencia y operación con carga (según criticidad).

• Baterías: verificación de voltaje, cargador y estado; muchas fallas de arranque se originan aquí.

• Combustible: drenado de agua/sedimentos, filtración y rotación; control de contaminación.

• Sistema de enfriamiento: niveles, mangueras, radiador y ventilación del cuarto/cabina.

• Tablero de transferencia (ATS): pruebas de lógica, contactos, enclavamientos y limpieza.

• Bitácora: horas de operación, alarmas, parámetros y hallazgos de inspección.

Conclusión

En resumen, una planta de emergencia es la solución más utilizada para asegurar continuidad eléctrica cuando falla la red. Elegir entre una planta a diésel o a gas, definir correctamente las cargas a respaldar e integrar protecciones, transferencia y mantenimiento preventivo, son factores clave para que el sistema responda de forma confiable en una contingencia.
