En ingeniería eléctrica, la pregunta “cuántos tipos de plantas de emergencia existen” suele abordarse como: ¿con qué criterios se especifica un sistema de generación de respaldo? En el uso cotidiano, “planta de emergencia” suele referirse al grupo electrógeno (motor + alternador) y sus auxiliares; según el proyecto, también puede incluir el sistema de transferencia (por ejemplo, ATS) y tableros asociados. Más que un conteo fijo, lo relevante para diseño es identificar la configuración y los parámetros de especificación: tipo de combustible, régimen de servicio, arquitectura (unidad única o en paralelo), nivel de tensión, estrategia de transferencia/control, desempeño dinámico ante escalones de carga y condicionantes de instalación.
A continuación, se presenta una guía de criterios de clasificación y selección usados en especificaciones técnicas (por ejemplo, alineados a prácticas de fabricantes y a estándares como ISO 8528 para grupos electrógenos). Se consideran el combustible (diésel o gas), el régimen de servicio, la arquitectura (unidad única/paralelo/N+1), el nivel de tensión, la estrategia de transferencia y control, el desempeño dinámico y los condicionantes de instalación, para que puedas identificar la alternativa que corresponde a tu aplicación.
Nota de alcance: aunque a veces se busca este tema como tipos de plantas generadoras de energia, en este artículo nos enfocamos en plantas de emergencia (generación de respaldo) y en sus configuraciones de especificación (incluyendo alternativas de combustible como diésel o gas).

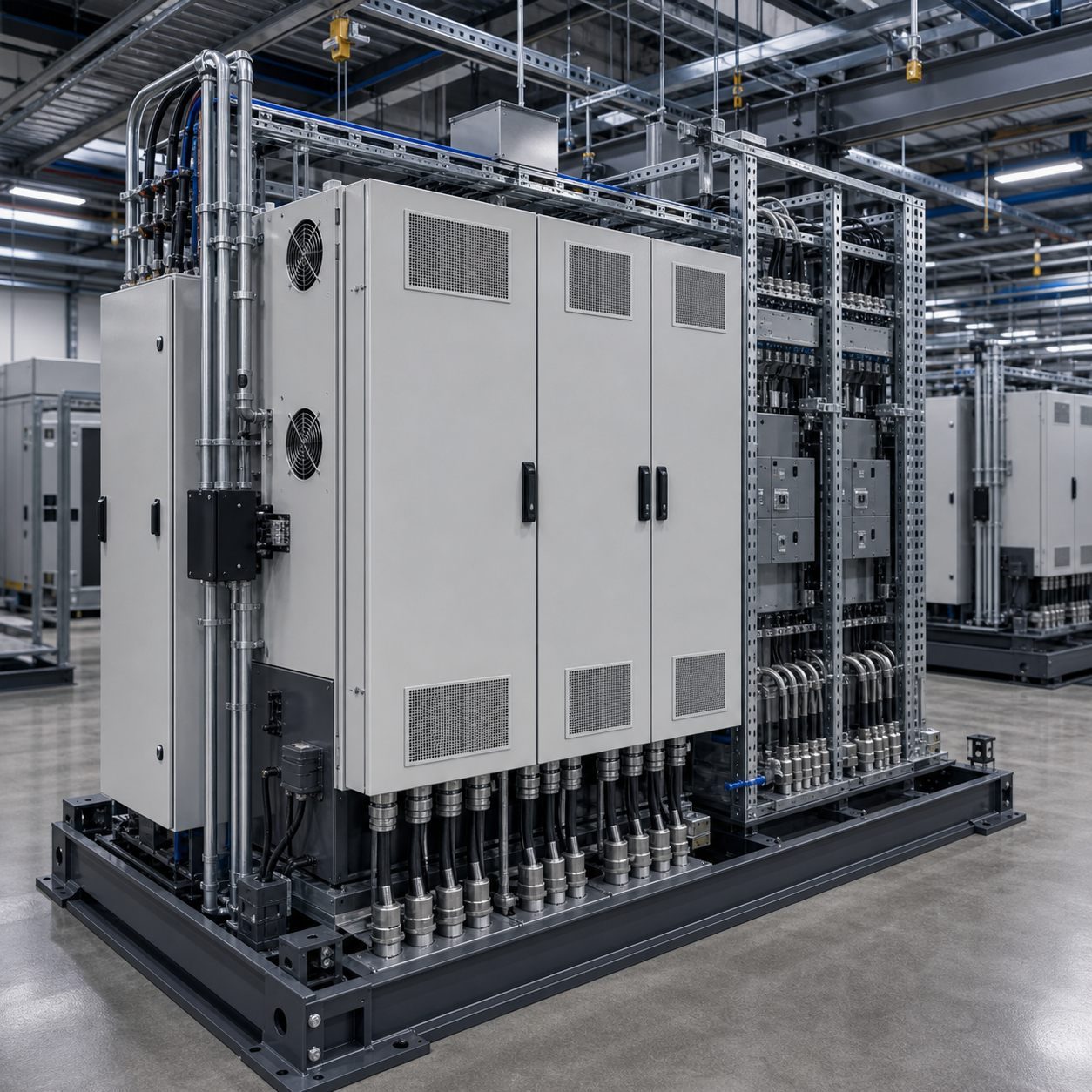

Configuraciones y criterios de especificación
También puede interesarte leer:
| Criterio | Parámetro / opciones típicas | Descripción práctica |
|---|---|---|
| Por régimen de servicio | ESP / PRP / COP | De acuerdo con ISO 8528: ESP (Emergency Standby Power), PRP (Prime Power) y COP (Continuous Operating Power). Estos regímenes establecen límites de carga, horas de operación permitidas y condiciones de operación del conjunto. |
| Por arquitectura del sistema | Unidad única / Paralelo / N+1 | Unidad única o sistema en paralelo (sincronizado) con reparto de carga; puede incluir redundancia N+1 según criticidad. |
| Por nivel de tensión / interconexión | BT / MT | Conexión en baja tensión (BT) o media tensión (MT) mediante transformador y celdas/equipo de maniobra, según potencia y arquitectura. |
| Por estrategia de transferencia y control | Manual / ATS–AMF / Paralelo | Transferencia manual, ATS/AMF (arranque y transferencia automática), control maestro para paralelo entre generadores y, cuando aplica, sincronismo con red (paralelo con red requiere ingeniería y protecciones específicas). |
| Por desempeño dinámico / calidad de potencia | Regulación / respuesta a escalones / THD | Se define por requerimientos de regulación de voltaje/frecuencia, respuesta ante escalones de carga (motores), compatibilidad con cargas no lineales (UPS/rectificadores) y límites de distorsión armónica (THD). |
| Por condicionantes de instalación | Acústico / ventilación / emisiones / combustible | Requerimientos acústicos, ventilación/evacuación de calor, contención, seguridad, emisiones y logística de suministro de combustible (diésel/gas) impactan la configuración final. |
Simbología de plantas eléctricas de emergencia
En planos eléctricos (diagramas unifilares y de control), la simbología y el etiquetado se definen por la norma aplicable y los estándares del proyectista/integrador. Para una planta de emergencia (grupo electrógeno), lo más importante es identificar con claridad la fuente, los equipos de maniobra y transferencia, las protecciones y las señales de control involucradas en la operación y supervisión.
Asesor en línea · 24/7
¿Necesitas resolver esto en tu instalación?
Cuéntanos qué tienes hoy y un asesor te acompaña para desarrollar tu proyecto o servicio.
| Elemento en plano | Etiqueta / abreviatura típica | Cómo interpretarlo en una planta de emergencia |
|---|---|---|
| Planta de emergencia (grupo electrógeno) | GEN / G / DGSET | Identifica el conjunto como fuente de respaldo. En algunos planos se separa motor y alternador; en otros se representa como un solo bloque. |
| Interruptor del generador | GCB / CB-GEN | Interruptor de salida asociado a la planta de emergencia; concentra funciones de protección y maniobra hacia el tablero. |
| Transferencia | ATS / TS | Equipo que selecciona entre red y planta de emergencia. Suele indicarse con enclavamientos y, en algunos casos, conmutación de neutro. |
| Tablero de cargas críticas | ESB / MDB-CRIT | Tablero alimentado por la planta de emergencia (directo o vía ATS). Define el alcance de las cargas críticas respaldadas. |
| Protecciones | OCR / GF / UV / OV | Funciones típicas: sobrecorriente, falla a tierra, baja/alta tensión. La lista exacta depende de la ingeniería y de la capacidad de cortocircuito. |
| Medición | V / A / Hz / kW / kWh | Variables eléctricas usadas para supervisión y registro. Pueden venir en el controlador de la planta o en instrumentos dedicados. |
| Señales de control | START, RUN, ALARM, FAIL | Señales cableadas o por comunicación para arranque remoto, estado en marcha, alarmas y falla. En planos se muestran como puntos de I/O o bornes. |
| Puesta a tierra | ⏚ / PE | Conexión del chasis y del sistema a la tierra física; crítica para seguridad y operación de protecciones. |
| UPS (si aplica) | UPS | Equipo aguas abajo que mantiene continuidad para cargas sensibles; aparece en el unifilar cuando forma parte del alcance del respaldo. |
Conclusión
También puede interesarte leer:
Para responder de forma técnica a cuántos tipos de plantas de emergencia existen, primero se define el criterio de clasificación. En la práctica, en ingeniería se habla de “tipos” como configuraciones de un sistema de generación de respaldo (régimen de servicio, arquitectura, nivel de tensión, estrategia de transferencia/control y desempeño dinámico), porque esos parámetros determinan el diseño, la capacidad y la respuesta ante la carga. La tabla anterior resume los criterios más usados para describir y seleccionar una planta de emergencia en una especificación.
