Diferencias entre pasillos fríos y pasillos calientes

En instalaciones con equipos que generan calor, la eficiencia y la estabilidad térmica dependen de controlar la mezcla de aire caliente y frío. Por eso, el diseño de pasillos fríos y pasillos calientes (y sus sistemas de contención) es una estrategia efectiva para reducir recirculación, mejorar la distribución del aire y optimizar el desempeño del sistema de aire acondicionado.

¿Qué es un pasillo frío y qué es un pasillo caliente?

Pasillo frío: es la fila donde quedan enfrentadas las entradas de aire de los gabinetes o equipos (la “cara fría”). Ahí se suministra aire a menor temperatura para alimentar las tomas de aire. El objetivo es que el aire frío llegue sin mezclarse con el aire de retorno.

Pasillo caliente: es la fila donde quedan enfrentadas las salidas de aire de los gabinetes o equipos (la “cara caliente”). En este pasillo se concentra el aire de descarga a mayor temperatura y, idealmente, se conduce hacia el retorno del sistema de aire acondicionado para evitar recirculación.

Diferencias clave entre pasillos fríos y pasillos calientes

• Dirección del flujo: en el pasillo frío se entrega aire a los equipos; en el pasillo caliente se recoge el aire de descarga.

• Confort y seguridad: el pasillo caliente puede requerir controles adicionales (accesos, tiempos de permanencia, señalización) por temperaturas más altas.

• Eficiencia: ambos enfoques buscan reducir mezcla de aire caliente y frío; la elección depende del sistema de retorno, densidad de carga y estrategia de crecimiento.

¿Por qué implementar la contención de pasillos fríos o calientes?

La contención es una barrera física que separa el suministro del retorno para minimizar la mezcla de corrientes. Es especialmente útil cuando hay variaciones de carga térmica, se busca operar con temperaturas de suministro más eficientes o existen zonas con diferentes necesidades de enfriamiento. En términos simples: una buena contención estabiliza temperaturas de entrada, mejora el control del flujo y permite que el sistema de aire acondicionado trabaje con mayor eficiencia.

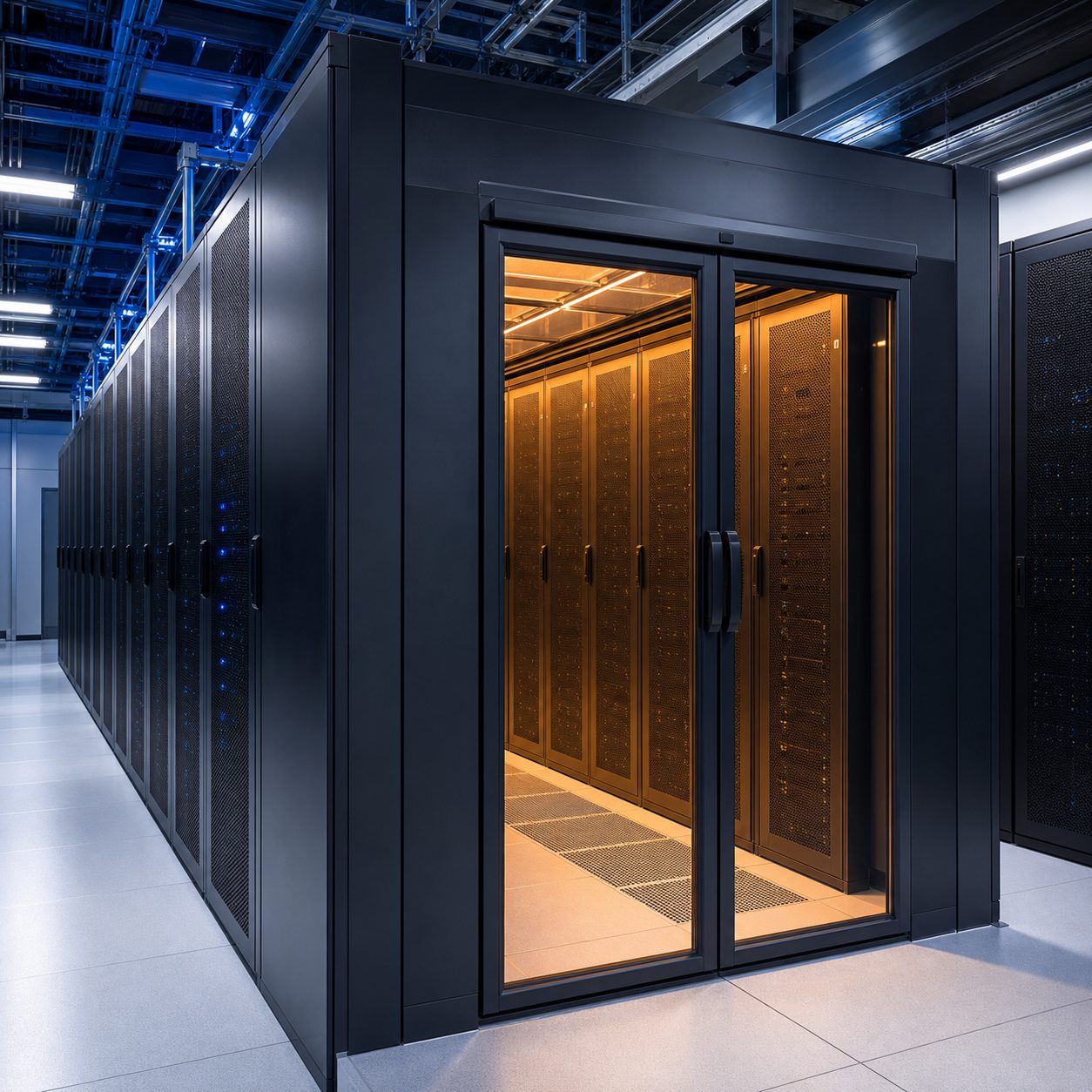

Contención de pasillo frío

En la contención de pasillo frío, se encapsula el área donde se suministra aire a menor temperatura (generalmente con techo y puertas). Es común cuando se quiere asegurar que el aire de suministro llegue de forma directa a las entradas de los equipos y mantener el entorno general más uniforme.

• Ventaja: mejora la entrega de aire a las entradas de los equipos y ayuda a controlar la recirculación.

• Consideración: exige buen sellado (paneles ciegos, cepillos pasacables, cierre de huecos) para evitar fugas que reduzcan la efectividad.

• Operación: facilita mantener el resto del espacio en condiciones más cómodas para el personal.

Contención de pasillo caliente

En la contención de pasillo caliente, se encapsula el aire de descarga de los equipos para conducirlo directamente al retorno del sistema de aire acondicionado. Suele ser muy efectiva cuando existe un retorno superior o ductería de retorno, o cuando se busca elevar la temperatura del área general sin riesgo de mezclar retorno con suministro.

• Ventaja: reduce de forma notable la mezcla de aire caliente y frío y puede mejorar el desempeño del retorno (aire más caliente y estable).

• Consideración: requiere controlar fugas y manejar la temperatura del pasillo caliente (seguridad, accesos, materiales, sensores).

• Compatibilidad: puede integrarse con ductería hacia el retorno del aire acondicionado o con plenums/espacios de retorno, según la infraestructura del sitio.

Diseño de puertas para la contención de pasillos: qué considerar

El diseño de puertas para la contención de pasillos es un componente crítico porque determina el nivel de sellado, la operación diaria y la seguridad. En nuestros proyectos de confinamiento/contención implementamos puertas abatibles y puertas deslizables, seleccionadas según el espacio disponible, el flujo de personal y el objetivo térmico (contener suministro o retorno). Bien especificadas e instaladas, estas puertas ayudan a mantener presiones diferenciales, reducir fugas y lograr un desempeño térmico más repetible.

• Tipo de apertura: deslizables o abatibles. Se elige según el ancho del pasillo, el tránsito y el espacio libre para maniobra.

• Materiales: paneles transparentes (visibilidad y control), marcos metálicos y sellos perimetrales resistentes a temperatura/humedad.

• Sellado: burletes, cepillos y umbrales para reducir la fuga (especialmente importante en pasillos fríos).

• Seguridad y operación: barras antipánico, control de acceso, cierre automático y señalización para pasillos calientes.

• Integración con infraestructura: compatibilidad con rociadores, detección de humo, iluminación, cableado y charolas.

¿Cuándo conviene un pasillo frío y cuándo un pasillo caliente?

• Elige pasillo frío (o su contención) cuando: necesitas asegurar que el aire de suministro llegue directamente a las entradas de los equipos, buscas un ambiente general más homogéneo y el reto principal es evitar la mezcla prematura entre suministro y retorno.

• Elige pasillo caliente (o su contención) cuando: tienes retorno superior o ductería, deseas maximizar la temperatura de retorno (mejor eficiencia del sistema) y puedes controlar el acceso/seguridad en el pasillo caliente.

• En ambos casos: el éxito depende de sellar fugas, administrar aperturas/penetraciones y alinear el diseño con la estrategia de crecimiento y mantenimiento.

Mejores prácticas para controlar el flujo de aire (checklist)

1. Sellar gabinetes y aperturas: usar paneles ciegos, cepillos pasa cables y tapas en espacios abiertos para reducir bypass y recirculación.

2. Balancear suministro y retorno: evitar sobreenfriamiento; ajustar caudales para que el aire llegue a las entradas sin generar bypass ni recirculación.

3. Monitorear temperaturas de entrada: colocar sensores en puntos representativos (por ejemplo, a diferentes alturas o zonas) para detectar variaciones y corregir fugas o desbalances.

4. Gestionar puntos de suministro: ubicar difusores/rejillas donde realmente se requiera y cerrar o reubicar puntos que alimenten zonas sin carga térmica.

5. Validar el sistema de enfriamiento: ya sea un sistema de precisión o un equipo de aire acondicionado con modo frío/calor (bomba de calor) (en salas técnicas pequeñas), confirmar capacidad, control y retorno; el flujo de aire manda tanto como los BTU.

6. Definir operación del pasillo caliente: límites de permanencia, Equipo Protección Personal (EPP) si aplica, señalización y control de acceso.

7. Revisar compatibilidades: rociadores, supresión, detección, iluminación y rutas de evacuación antes de cerrar pasillos con techos y puertas.

Errores comunes al implementar pasillos fríos/calientes

• Dejar huecos en gabinetes o en el perímetro de la contención (fugas que anulan el beneficio).

• Mezclar equipos con diferentes patrones de descarga sin un análisis de flujo.

• Agregar contención sin revisar el esquema de retorno/suministro y sin una estrategia de medición y verificación.

• No considerar operación: accesos, mantenimiento, rutas de cableado y seguridad del personal.

Conclusión

Un diseño correcto de pasillos fríos y pasillos calientes, con contención y diseño de puertas para la contención de pasillos adecuados, reduce la mezcla de aire caliente y frío y mejora la estabilidad térmica del espacio. Si estás evaluando ajustes a tu esquema de enfriamiento o la capacidad de tu sistema de aire acondicionado, conviene partir de un diagnóstico de flujo de aire, sellado y monitoreo para definir la solución con mejor relación costo-beneficio.
